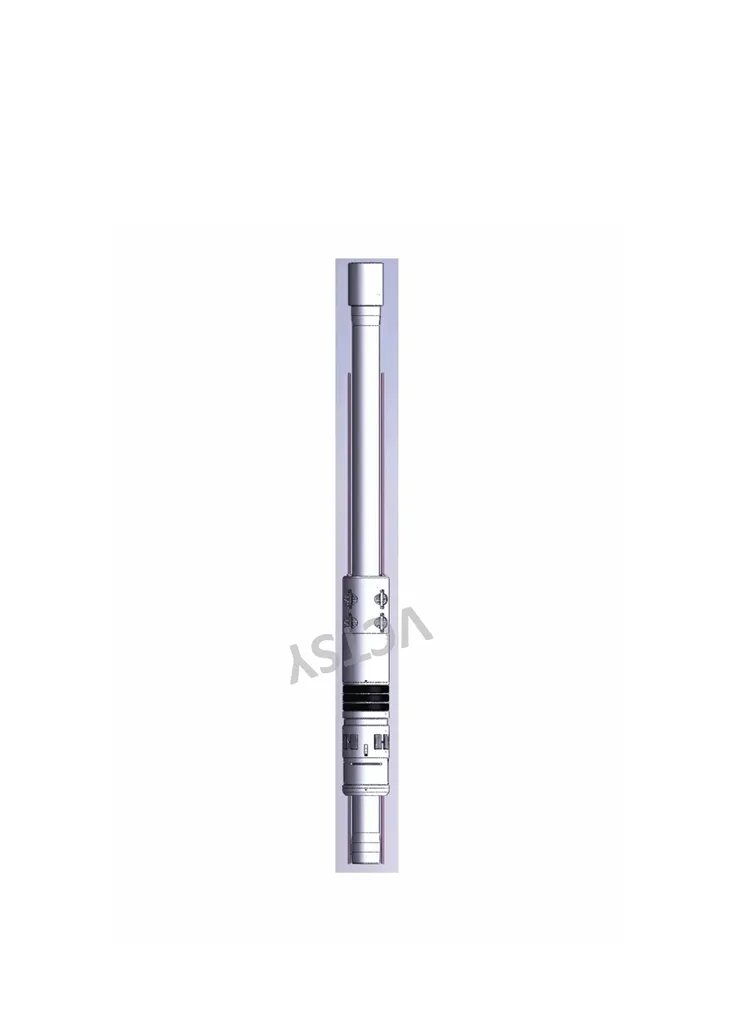

IWPT シリーズ インテリジェント コンプリート ライン クロッシング トップ パッカー
●ブランド名：VCTSY
●認証：API 11D1
● モデル番号: IWPT-278-7、IWPT-312-7、IWPT-278-962、IWPT-312-962、IWPT-412-7、IWPT-5-7、IWPT{{6 }}、IWPT-7-962
●包装詳細：合板ケース
●納期：ご要望に応じて
● 支払い条件: T/T
●供給能力：ご要望に応じて
本製品は大口径圧入井に使用される加圧パッカーです。パッカーが管内に流入し、管内を加圧することによりパッカーが固定され、管とケーシングの環状部をシールします。 チューブをまっすぐに引くと、剪断リリース機構が切断されて解放されます。 双方向の滑りが特徴です。
技術パラメータ
1.
|
図面番号 |
IWPT-278-7 |
IWPT-312-7 |
IWPT-278-962 |
IWPT-312-962 |
|
|
接続ネジ |
アッパー |
2 7/8 インチネジタイプボックス |
3 1/2 インチネジタイプボックス |
2 7/8 インチネジタイプボックス |
3 1/2 インチネジタイプボックス |
|
低い |
2 7/8 インチネジタイプ PIN |
3 1/2 インチネジタイプ PIN |
2 7/8 インチネジタイプ PIN |
3 1/2 インチネジタイプ PIN |
|
|
ID |
2.44"（Φ62mm） |
2.99"（Φ76mm） |
2.44"（Φ62mm） |
2.99"（Φ76mm） |
|
|
交差穴 |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
境界寸法 |
6.02"×121.2" （Φ153×3080） |
6.02"×121.2" （Φ153×3080） |
8.49"×121.2" （Φ215.6×3080） |
8.49"×121.2" （Φ215.6×3080） |
|
|
適用ケーシング |
7" (23-29ポンド/フィート) |
7" (23-29ポンド/フィート) |
9 5/8" (40-47ポンド/フィート) |
9 5/8" (40-47ポンド/フィート) |
|
|
スリップフォーム |
双方向スリップ |
双方向スリップ |
双方向スリップ |
双方向スリップ |
|
|
エラストマー |
HNBR |
HNBR |
HNBR |
HNBR |
|
|
材料 |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
安全な引張荷重 |
645KN |
921KN |
645KN |
921KN |
|
|
作業温度 |
160度 |
160度 |
160度 |
160度 |
|
|
使用圧力 |
5000psi、10000psi |
5000psi、10000psi |
5000psi、10000psi |
5000psi、10000psi |
|
|
着座圧力 |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
リリース圧力 |
37000ポンド |
37000ポンド |
40000ポンド |
40000ポンド |
|
|
製造基準 |
API 11D1 V3、V0 |
API 11D1 V3、V0 |
API 11D1 V3、V0 |
API 11D1 V3、V0 |
|
2.
|
図面番号 |
IWPT-412-7 |
IWPT-5-7 |
IWPT-512-962 |
IWPT-7-962 |
|
|
接続ネジ |
アッパー |
4 1/2インチ特殊ネジタイプBOX |
5インチ特殊ネジ式BOX |
5 1/2インチ特殊ネジタイプBOX |
7インチ特殊ネジ式BOX |
|
低い |
4 1/2 インチの特殊ネジタイプ PIN |
5インチ特殊ネジタイプPIN |
5 1/2 インチの特殊ネジタイプ PIN |
7 インチ特殊ネジタイプ PIN |
|
|
ID |
3.465"（Φ88mm） |
3.465"（Φ88mm） |
4.882"（Φ124mm） |
4.882"（Φ124mm） |
|
|
交差穴 |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
境界寸法 |
6.02"×81.1" （Φ153×2060） |
6.02"×81.1" （Φ153×2060） |
8.49"×86.6" （Φ215.6×2200） |
8.49"×86.6" （Φ215.6×2200） |
|
|
適用ケーシング |
7" (23-29ポンド/フィート) |
7" (23-29ポンド/フィート) |
9 5/8" (40-47ポンド/フィート) |
9 5/8" (40-47ポンド/フィート) |
|
|
スリップフォーム |
双方向スリップ |
双方向スリップ |
双方向スリップ |
双方向スリップ |
|
|
エラストマー |
アフラス州HNBR |
アフラス州HNBR |
アフラス州HNBR |
アフラス州HNBR |
|
|
材料 |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
安全な引張荷重 |
943KN |
943KN |
1504KN |
1504KN |
|
|
作業温度 |
150度、203度 |
150度、203度 |
150度、203度 |
150度、203度 |
|
|
使用圧力 |
5000psi、10000psi |
5000psi、10000psi |
5000psi、10000psi |
5000psi、10000psi |
|
|
着座圧力 |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
リリース圧力 |
37000ポンド |
37000ポンド |
40000ポンド |
40000ポンド |
|
|
製造基準 |
API 11D1 V3、V0 |
API 11D1 V3、V0 |
API 11D1 V3、V0 |
API 11D1 V3、V0 |
|
人気ラベル: iwptシリーズインテリジェント完成ラインクロストップパッカー、中国、メーカー、カスタマイズ、在庫あり
